铺贴普通饰面砖的危险性分析

来源:湖北万硕

日期:2019-09-02 10:30

浏览:

返回列表

我国建筑业在使用EPS板(聚苯板)薄抹灰外墙外保温技术时,出于安全因素的考虑,只能在高层建筑上以涂料作为装饰面,这对于追求外墙装饰风格多样化的业主来讲,实在是一种缺憾。为满足业主外墙装饰上的需求,部分开发商和建筑工程师不得不使用存在脱落危险的装饰材料,如瓷砖、大理石等刚性的烧结饰面瓷砖(以下简称为普通饰面砖)来装饰外墙。但是,在我国,普通饰面砖脱落的事实是普遍存在的现象,特别是在大型的、高层的建筑物上粘贴普通饰面砖更加危险。这些建筑物除设计有裙房的以外,大部分四周没有条件留出坠落物漂移所需的相对封闭的空间。由于我国人口密度大,面砖坠落伤人毁物的几率很高。因此,这种做法 非常不安全。德国一家专业建筑材料研究机构,就外墙外保温系统普通饰面砖脱落的原因作了多年深入广泛的探析调查,其研究结果如下:
一、在外墙外保温系统上粘贴普通饰面砖,造成墙砖之间的水气不能平衡。
由于普通饰面砖没有透气功能,软瓷砖导致大量施工用水封闭在保温层内,以及部分自然降水透过普通勾缝砂浆和施工纰漏及应力所形成的裂缝进入普通饰面砖的背部,造成普通饰面砖和保温层界面之间含水量过高。其后果是,不仅容易造成冻融损害,还会在一定条件下将水转化为水蒸气,放大了热应力的力矩(或称为加剧了界面的热应力荷载)。使建筑物外墙出现由明显的合成应力所产生的裂缝,造成普通饰面砖脱落。有点建筑物出现水渗流到饰面层下方,勒角部分存有石灰质径流,普通饰 面砖粘结层已完全失效,产生空鼓。
二、普通饰面砖的脱落是由交变的热应力造成的。
在外墙外保温高层建筑物上粘贴普通饰面砖,比普通砖石结构粘贴普通饰面砖要危险数倍。由于普通砖石结构热应力的传递呈梯形渐变,相对平稳,根据热应力分散图计算,95.4%的热应力通过砖石结构墙体降解。普通砖石结构粘贴普通饰面砖的基层很坚实,根据相关标准要求,粘贴时对基底的拉拔强度不能低于0.6 MPa。但在保温层的保护层上粘贴普通饰面砖就截然不同了,由于保温材料的热传递惰性,热应力的传递是呈漏斗型突变的,热应力的76.7%完全集中在薄薄 的保护层、饰面层界面之上了。在EPS板薄抹灰外墙外保温体系中保护层、饰面砖界面拉拔强度一般仅在0.2MPa以下,十分脆弱,十分危险。

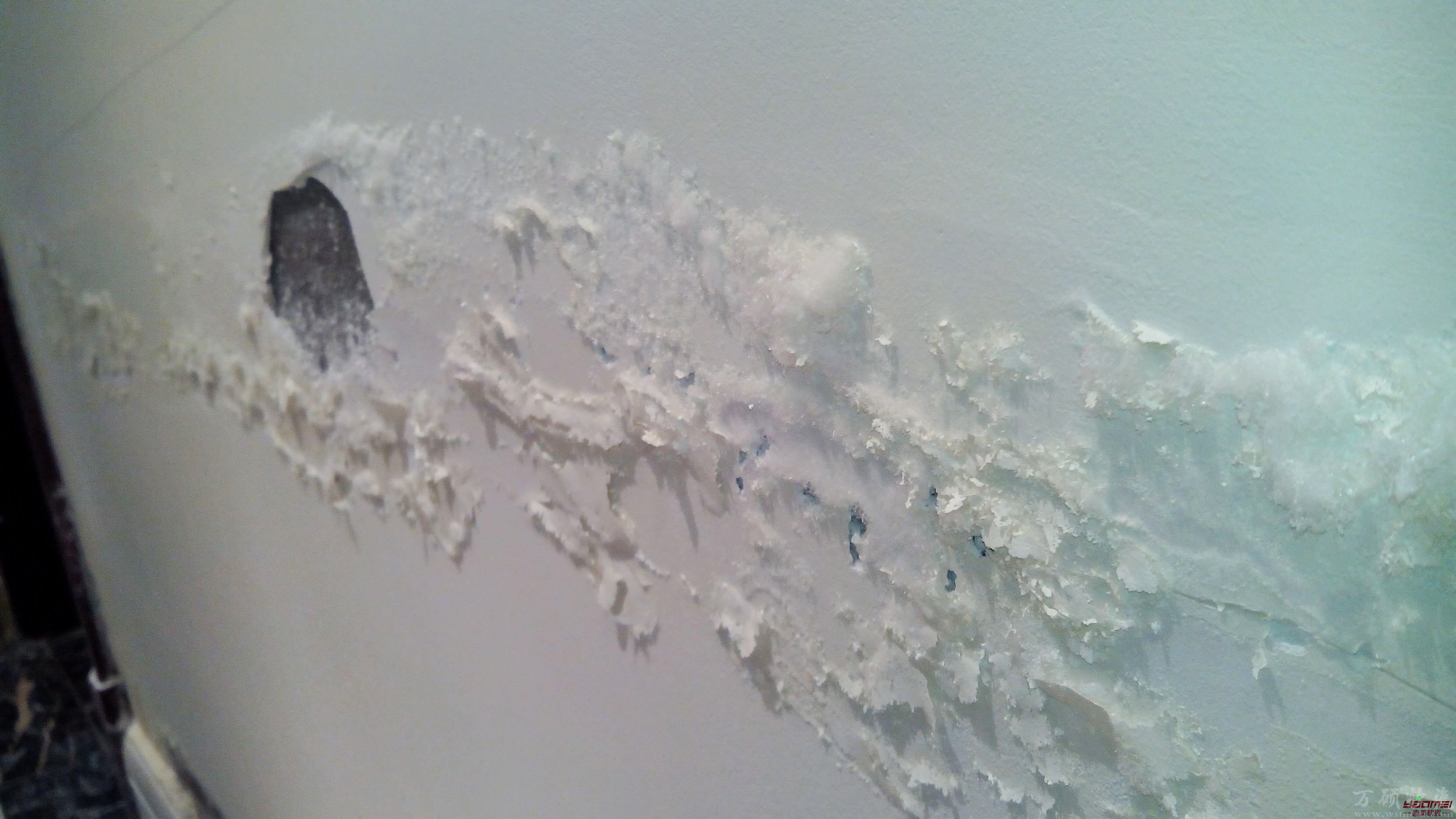

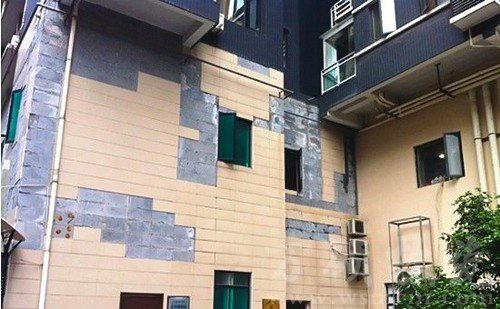

        外墙附有保温层的墙体,西安软瓷由于保温层热传递的惰性,外墙表面温度产生了积累。在相同的条件下,做了EPS板薄抹灰外墙外保温的墙体,比没有外墙外保温的墙体,外墙表面温度提高了10°C以上。两者温差峰值在冬季达到10°C以上,夏季可达到近20°C,巨大的温差产生了强烈的膨胀收缩。如此周而复始,造成了持续长久、忽大忽小的应力差,应力差使粘接界面材料疲劳破坏,最终造成普通饰面砖空鼓、脱落。所以,普通饰面砖的脱落是由交变的热应力造成的。这里的热 应力是指由于四季温差、昼夜温差而每时每刻存在的应力。 这种脱落状况在粘接基层上均表现为普通饰面砖背面光秃、无任何胶粘材料,而胶粘材料均留在基层上。此外,由于外墙外保温外墙表面温度高于未作保温墙体表面 温度达10°C以上,加速了纯丙、苯丙类涂料老化进程,涂料严重褪色、返胶(或返乳、再乳化)、沾染浮尘,缩短了维护周期,增加了外墙维护费用。

三、普通饰面砖的脱落最终破坏保温体系的整体性能。
在EPS板薄抹灰外墙外保温体系上粘贴普通饰面砖,一般将增加每平方米至少45kg以上的重量(在保护层外侧0.5-1mm厚的聚合物界面剂、 8-10mm厚的抗裂砂浆保护层、镀锌钢丝网、3-5mm普通瓷砖胶粘剂与吸水率低于6%的普通瓷砖自重相加),而这一自重产生的剪切应力对整个保温体系 的承重能力是致命的,EPS板受剪切力而变形产生水平裂缝,不但普通饰面砖脱落,最终破坏了保温体系的整体性能。
        综上所述,在外墙外保温层上粘贴普通饰面砖是非常危险的。

铺贴普通饰面砖的危险性分析
上一篇:万硕软瓷技术原理及施工介绍
下一篇:万硕新型材料的市场发展价值
